斗式提升机垂直输送粉状、粒状及小块状的的散状物料
斗式提升机TH200环链斗式提升机适用于输送粉状、粒状及小块状的无磨琢及磨琢性小的物料。TH型是一种圆环链斗式提升机采用混合式或重力卸料，挖取式装料。牵引件用优质合金钢高度圆环链。中部机壳分单、双通道两种形式为机内重锤箱恒力自动张紧。链轮采用可换轮缘组合式结构。使用寿命长，轮缘更换工作简便。下部采用重力自动张紧装置，能保持恒定的张紧力，避免打滑或脱链，同时料斗遇到偶然因素引起的卡壳现象时有一定的容让性，能够有效地保护下部轴等部件。
该斗式提升机适用于输送堆积密度小于1.5t/m易于掏取的粉状、粒状、小块状的底磨琢性物料。如煤、水泥、碎石、砂子、化肥、粮食等。TH型斗式提升机用于各种散状物料的垂直输送。适用于输送粉状、粒状、小块状物料，物料温度在250℃以下。
本机备有二种料斗：ZH型(中深斗)一般适用于输送湿的、易结块、较难抛出的物料，如湿砂、型砂、化肥、碱肥、碱粉等。SH型(深斗)一般适用于输送干燥的、松散易于抛出的物料，如水泥、碎石、煤块等。
本机传动装置有二种形式，分别配有ZJ型减速器和ZQ型减速器。ZJ型轴装减速器直接套装在主轴轴头上，省去了传动平台，联轴器等，使结构紧凑、重量轻、而且内部带有异型辊逆止器，逆止可靠，该减速器噪声低，运转平稳，并随主轴浮动，可消除安装应力。本机大输送量365m3/h,大提升高度为50m。
TH环链斗式提升机在使用时具有耐高温、硬度好、输送量大、耐磨性好等特性。

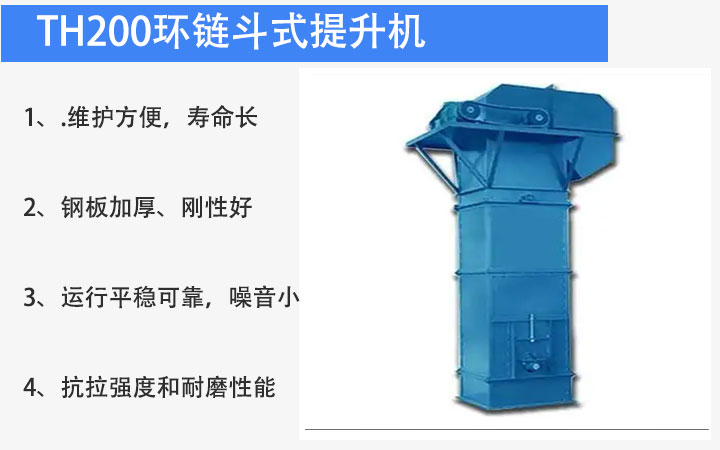

1.维护方便，寿命长。
2.机壳钢板加厚、刚性好。
3.输送物料的温度高可达250℃。
4.中节机壳具有单通道和双通道两种形式。
5.提升高度运行平稳可靠，噪音小，维护方便。
6.改进机型的提升输送量比普通机型提高30%以上。
7.提升机环链采用低合金钢锻造，并经渗碳淬火处理，具有抗拉强度和耐磨性能。
| 参数类别 | 参数名称 | 技术规格 |
| 基本性能 | 料斗形式 | ZH (中深斗) / SH (深斗) |
| 输送量 |
ZH: 约 17-18 m³/h SH: 约 28-30 m³/h |
|
| 最大提升高度 | ≤ 40 m | |
| 适用物料温度 | ≤ 250℃ | |
| 料斗规格 | 斗宽 | 200 mm |
| 斗容 |
ZH: 约 1.5-2.0 L SH: 约 2.4-3.6 L |
|
| 斗距 | 500 mm 或 512 mm | |
| 链条规格 | 链条形式 | 高强度圆环链 |
| 链条规格 | Φ14 × 50 mm 或 Φ18 × 64 mm | |
| 破断载荷 | ≥ 190 kN (Φ14×50) 或 ≥ 320 kN (Φ18×64) | |
| 运行参数 | 料斗速度 | 约 1.2 - 1.4 m/s |
| 主轴转速 | 约 44 - 63 r/min | |
| 物料粒度 | 最大粒度 | ≤ 25 mm (推荐) |

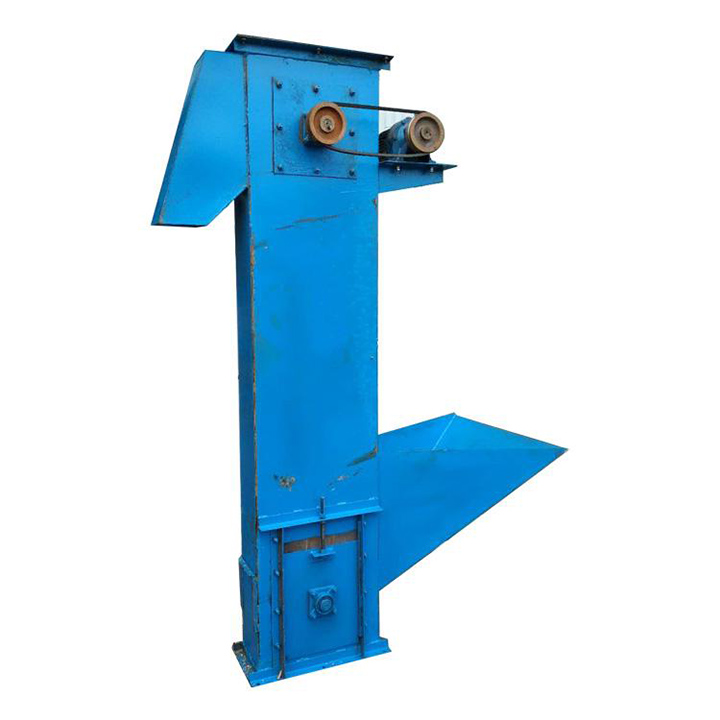

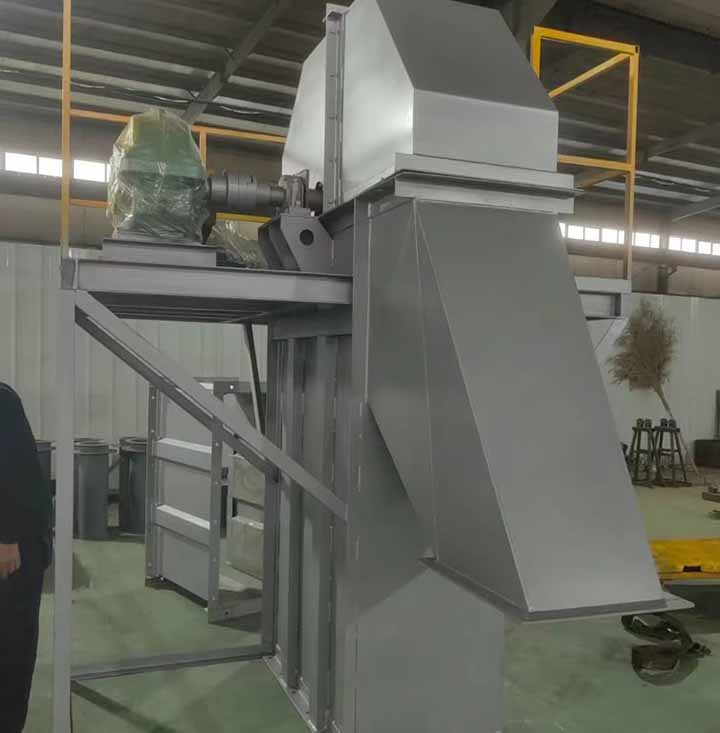

TH200 环链斗式提升机的机壳分为上中下三段，能包裹输送路径，减少物料散落与粉尘外溢。合金钢环链搭配固定其上的料斗，从进料口挖取颗粒、粉状物料，随链条向上运送至顶部卸料口完成出料。上部驱动电机与减速机配合头轮提供运转动力，尾部张紧装置可调节链条松紧，避免运行中脱链。底部设有检修窗口，便于清理积料与检查部件状态。

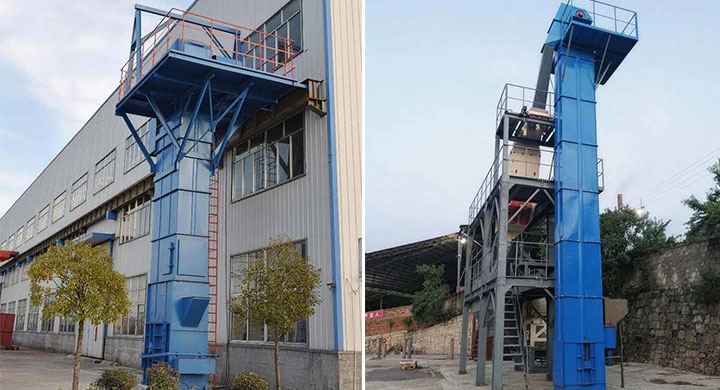

河南郑州的一个建材厂以前通过人工与小型输送机转运石灰石、煤块等物料，搬运时物料散落多，常出现物料堆积堵塞、输送中断的情况，每日只能完成 300 吨左右的输送量。引入 TH200 环链斗式提升机后，设备适配厂区 18 米垂直输送高度，以合金钢圆环链牵引深斗承载物料，挖取式装料配合重力卸料，可输送温度低于 250℃的块状物料。运行时物料在封闭机壳内输送，减少了粉尘外扬，每小时能输送 45 立方米物料，改变了厂区物料输送杂乱、效率低下的状态。
